Насос для перекачування сірчаної кислоти на промислових виробництвах
Чому концентрація сірчаної кислоти визначає вибір насоса
При підборі обладнання для сірчаної кислоти діє правило, яке суперечить інтуїції: розведена кислота руйнує метал швидше, ніж концентрована.
Пік корозійної агресивності припадає на діапазон 50–70%, а за концентрації 96–98% кислота найменш активна щодо сталі.
Тому насос для сірчаної кислоти, розрахований на міцний продукт, нерідко виходить з ладу на розведених залишках або на стадії промивання обладнання водою.
З цього випливає головний принцип: підбір ведуть не за «робочою» концентрацією, а за найагресивнішою, яка може виникнути в процесі.
Якщо на ділянці можливе розведення, потрапляння вологи або промивання, матеріали обирають за цим найгіршим випадком.
Далі розберемо, чому сірчана кислота поводиться саме так і яке обладнання підходить під конкретні умови.
Чим перекачування сірчаної кислоти відрізняється від інших середовищ
Поведінку сірчаної кислоти в контакті з металом пояснює тонка плівка сульфату заліза.
За концентрації вище 80% і температури до 80 °C на поверхні вуглецевої сталі утворюється шар FeSO₄, який гальмує подальше розчинення металу — відбувається пасивація.
Саме тому міцну кислоту десятиліттями зберігають і перекачують у сталевому обладнанні. Але захист тримається лише поки концентрація висока.
Щойно кислота розводиться, захисна плівка розчиняється у воді, і сталь знову відкрита для атаки.
Реакція йде з виділенням водню та іонів заліза, а зі зростанням частки води швидкість корозії збільшується в рази.
Тому хімічний насос для сірчаної кислоти підбирають із запасом за стійкістю: достатньо невеликого обводнення продукту, щоб умови з «м’яких» стали жорсткими.
Другий чинник — температура. Нагрівання зсуває межі застосовності майже всіх матеріалів: те, що працює на холодній кислоті, на гарячій руйнується.
Третій чинник — газовиділення та екзотермія. Сірчана кислота в контакті з водою виділяє тепло, а в контакті з активними металами — водень.
Ці особливості задають вимоги і до проточної частини, і до схеми ущільнення, тому до типів насосів переходимо з урахуванням усіх трьох умов.
Типи насосного обладнання для сірчаної кислоти
Універсального рішення немає — тип підбирають під концентрацію, температуру, потрібну точність подачі та характер роботи: безперервне перекачування, разове зливання з тари або дозування.
Нижче розібрані основні конструкції з їхніми обмеженнями.
-
Відцентровий насос з магнітною муфтою
Відцентровий насос з магнітною муфтою — основний вибір для безперервного перекачування міцної кислоти.
Привід передається на робоче колесо через магнітне поле, тому в конструкції немає торцевого ущільнення — вузла, на який припадає до 65% усіх відмов насосів.
Проточну частину футерують фторопластом (PTFE, PFA), що дає стійкість у всьому діапазоні концентрацій.
Головне обмеження: підшипники ковзання змащуються рідиною, яку перекачують, тому магнітний насос для сірчаної кислоти не терпить сухого ходу — без рідини пара тертя руйнується за хвилини.
Також він чутливий до кристалів та абразиву.
-
Мембранний насос (AODD)
Мембранний насос (AODD) приводиться стисненим повітрям і працює без ущільнень: дві мембрани з PTFE витісняють рідину, а корпус виконують з поліпропілену.
Для агресивніших умов — підвищеної температури або забрудненого середовища — корпус роблять з PVDF.
Конструкція самовсмоктувальна і спокійно переносить сухий хід, тому мембранний насос для сірчаної кислоти зручний для разових операцій — зливання з бочок та єврокубів.
Обмеження: і поліпропілен, і PVDF працюють приблизно до 70% концентрації, причому PVDF витримує вищу температуру; потрібне джерело стисненого повітря, потік пульсуючий, а ККД нижчий, ніж у відцентрових схем.
-
Мембранний дозувальний насос
Мембранний дозувальний насос подає кислоту строго відміряними порціями: соленоїд або електропривід рухає діафрагму, а дозу задають частотою і довжиною ходу.
Змочувані деталі для сірчаної кислоти виконують з PVDF (головка) та PTFE (мембрана і сідла клапанів).
Це типове рішення для точного введення кислоти у водопідготовці: дозування перед зворотним осмосом знижує лужність вихідної води та запобігає випаданню карбонату кальцію на мембранах.
Через високу густину кислоти обирають знижену швидкість ходу.
Обмеження: насос розрахований на малі витрати — це дозування, а не перекачування великих обсягів, — а на середовищах, що виділяють газ, діафрагмова камера може запиратися парою, тому ставлять клапан або головку з дегазацією.
-
Перистальтичний (шланговий) насос
Перистальтичний (шланговий) насос контактує з кислотою лише через шланг з EPDM або PVDF — клапанів та інших змочуваних деталей у ньому немає.
Він дає точність дозування близько ±1%, витрата регулюється обертами ротора.
Відсутність клапанів важлива для середовищ, що виділяють гази: там, де діафрагмовий дозатор схильний до запирання парою, шланговий насос продовжує працювати стабільно.
Тому перистальтичний насос для кислоти застосовують для дозування 30% кислоти в металургійних процесах і підкислення води до pH нижче 4 під час видалення накипу з теплообмінного обладнання.
Обмеження — шланг є витратним матеріалом і обмежує робочий тиск та напір.
-

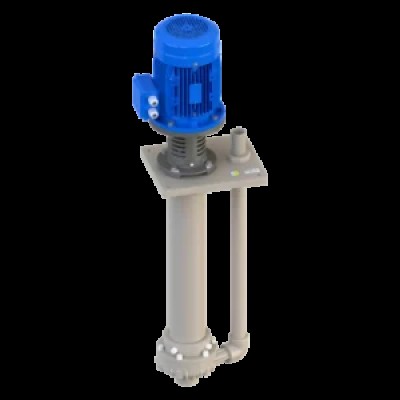

Вертикальний заглибний (консольний) насос
Вертикальний заглибний (консольний) насос опускається прямо в ємність або приямок, а вал і робоче колесо виготовляють з висококремнистого чавуну, сплаву Alloy 20 або Hastelloy.
У зоні кислоти немає ущільнень і підшипників, що знімає проблему течі по валу.
Таке обладнання ставлять на розвантаження ємностей і збирання проливів.
Обмеження — глибину занурення задає довжина валу.
-
Відцентровий насос з торцевим ущільненням
Відцентровий насос з торцевим ущільненням обирають там, де потрібна велика подача, недосяжна для безсальникових схем, або коли середовище містить включення.
Одинарне ущільнення на горизонтальному насосі для сірчаної кислоти вважається слабким місцем — воно тече по валу, тому від такої схеми на кислоті відмовляються.
Робочий варіант — подвійне торцеве ущільнення із затворною рідиною під тиском: при відмові ущільнення всередину продукту витісняється затворна рідина, а не кислота назовні.
При сухому ході торцеве ущільнення все одно руйнується за лічені хвилини, тому контроль протоку обов’язковий.
Щоб звести відмінності докупи, зручно порівняти типи за ключовими для експлуатації ознаками.
| Тип насоса | Концентрація | Ущільнення | Сухий хід | Типове застосування |
|---|---|---|---|---|
| З магнітною муфтою | весь діапазон (футеровка) | немає | неприпустимий | безперервне перекачування |
| Мембранний AODD | до ~70% | немає | припустимий | зливання з бочок, єврокубів |
| Мембранний дозувальний | деталі PVDF/PTFE | немає | припустимий | точне дозування, введення перед RO |
| Перистальтичний | залежить від шланга | немає | припустимий | дозування з газовиділенням |
| Вертикальний заглибний | залежить від сплаву | немає (у зоні кислоти) | припустимий | розвантаження ємностей, приямки |
| З торцевим ущільненням | залежить від матеріалу | подвійне + затвор | неприпустимий | велика подача, спецвипадки |
Матеріали корпусу, футеровки та ущільнень
Стійкість насоса для перекачування сірчаної кислоти визначає не марка обладнання, а поєднання матеріалів проточної частини з конкретною концентрацією і температурою.
Поліпропілен (PP) працює лише на розведеній кислоті до 40% і за температури приблизно до 25 °C.
PVDF розширює діапазон: на розведеній кислоті він тримає приблизно до 90 °C, але за концентрації вище 70% виключається.
Фторопластова футеровка PTFE і PFA лишається інертною в усьому діапазоні концентрацій і температур — це базове рішення для міцної та гарячої кислоти.
Серед металів найчастіше застосовують сплав Alloy 20: він стійкий до кислоти всіх концентрацій за кімнатної температури і надійно працює приблизно до 50 °C.
Для гарячої та забрудненої кислоти переходять на Hastelloy C-276.
Висококремнистий чавун стійкий до всіх концентрацій і температур, але боїться теплових та механічних ударів — різкий перепад температури або гідроудар може його розколоти.
Ущільнювальні еластомери підбирають окремо: для сірчаної кислоти зазвичай використовують FKM (фторкаучук, торгова назва Viton) і PTFE, причому матеріал ущільнення перевіряють на ту саму концентрацію, що й корпус.
Підбір насоса за концентрацією і температурою
Оскільки агресивність кислоти змінюється з концентрацією нелінійно, підбір починають з визначення мінімальної концентрації в процесі, а не середньої.
Насоси для перекачування концентрованої сірчаної кислоти (93–98%) за кімнатної температури можуть працювати на фторопластовій футеровці або на сплаві Alloy 20, а за низької швидкості потоку теоретично навіть на вуглецевій сталі за рахунок пасивації.
Але щойно в процесі з’являється розведений продукт або промивна вода, вимоги жорсткішають, і матеріал обирають за цим випадком.
Для розведеної кислоти до 40% за кімнатної температури підходять PVDF та Alloy 20.
Гаряча концентрована кислота потребує фторопласту (PTFE, PFA) або Hastelloy.
Олеум і середовища зі змінною концентрацією ведуть до високолегованих сплавів.
Практичний висновок простий: при замовленні вказують не одну цифру, а діапазон концентрацій і температур, інакше обладнання підбирається під неіснуючі умови і відмовляє на реальних.
Типові помилки під час експлуатації
Більшість відмов пов’язана не з дефектом обладнання, а з розбіжністю умов експлуатації і тих, під які насос підбирали.
Розбір частих ситуацій допомагає їх уникнути.
-
Підбір за міцною кислотою без урахування розведення — найчастіша причина передчасного виходу з ладу.
Обладнання, розраховане на 96–98%, руйнується на стадії промивання або на розведених залишках, бо захисна плівка сульфату заліза за цих умов не утворюється.
-
Сухий хід безсальникового насоса — для магнітної муфти і торцевого ущільнення відсутність рідини означає руйнування пари тертя за хвилини.
На вхід ставлять контроль протоку або рівня, щоб насос не запускався на порожній лінії.
-
Ігнорування газовиділення — у контакті розведеної кислоти зі сталлю виділяється водень, а в закритому об’ємі він накопичується до небезпечних концентрацій.
Це враховують при виборі матеріалу лінії та організації відведення газів.
-
Порушення порядку розведення — кислоту вливають у воду, а не навпаки, інакше локальний перегрів призводить до закипання та розбризкування.
Ця ж екзотермія пояснює, чому на вузлах змішування контролюють температуру.
-
Несумісність еластомерів — ущільнення і шланг підбирають на ту саму концентрацію, що й корпус.
Стійкий корпус з невідповідним ущільненням тече по найслабшому елементу.
Купити насос для перекачування сірчаної кислоти в Україні
Підібрати насос для перекачування сірчаної кислоти під конкретний процес — означає звести докупи концентрацію, температуру, потрібну подачу і характер роботи, а потім підібрати матеріали проточної частини та ущільнень під найагресивніший режим.
Компанія ТОВ «ІНЖИНІРИНГОВІ СИСТЕМИ» виконує такий підбір за вихідними даними об’єкта і супроводжує постачання технічною документацією та розрахунком параметрів.
Купити обладнання можна як для безперервного перекачування, так і для дозування або зливання з тари.
Чому варто купити обладнання саме в нашій компанії?
- Професійний інженерний підбір Підбираємо обладнання під конкретні задачі, умови роботи та вимоги вашого виробництва
- Широкий асортимент промислового насосного обладнання Пропонуємо рішення для різних типів рідин, технологічних процесів і виробничих потреб
- Гарантія якості Постачаємо надійне обладнання від перевірених виробників із гарантією та підтримкою
- Технічні консультації Допомагаємо з вибором, налаштуванням та правильною експлуатацією обладнання
- Вигідні умови постачання по всій Україні Організовуємо швидку доставку, зручні умови оплати та супровід на всіх етапах
Покупець отримує рішення під своє середовище: перевірку сумісності матеріалів з реальним діапазоном концентрацій, рекомендації щодо захисту від сухого ходу та обв’язки, а також підбір ущільнень.
На насос для перекачування сірчаної кислоти ціна залежить від типу конструкції, матеріалу проточної частини та продуктивності і розраховується під конкретне завдання — щоб не переплачувати за надлишкову стійкість і не отримати обладнання, яке не витримує умов процесу.
Часті запитання про насоси для сірчаної кислоти
Нержавійка 316 прогоріла на 98% кислоті за кілька тижнів — чому, якщо таблиці показують стійкість?
Довідкові таблиці дають стійкість для статичних умов і кімнатної температури. У проточній частині насоса швидкість потоку висока, а локально середовище розігрівається — обидва чинники різко піднімають швидкість корозії, яку таблиці не враховують. Відомі випадки, коли корпус із 316 проїдало наскрізь за лічені тижні. Для проточної частини переходять на сплав Alloy 20, фторопластову футеровку або висококремнистий чавун.
Чи можна перекачувати 93% кислоту за кімнатної температури насосом з вуглецевої сталі?
Для зберігання і повільної течії концентрована кислота сумісна з вуглецевою сталлю за рахунок плівки сульфату заліза. Але в проточній частині насоса швидкість висока, плівка зривається, і сталь починає кородувати. Тому корпус насоса роблять зі стійкого сплаву або з футеровкою, навіть якщо сам трубопровід сталевий.
Чи підходить Alloy 20 для проточної частини насоса на сірчаній кислоті?
Так, для більшості концентрацій за температури приблизно до 50 °C — сплав легований міддю і молібденом спеціально під сірчану кислоту. Для гарячої або забрудненої міцної кислоти його стійкості не вистачає, тоді обирають фторопласт (PTFE, PFA) або Hastelloy C-276.
Який насос обрати для зливання кислоти з бочки або єврокуба?
Мембранний пневматичний: він самовсмоктувальний, переносить сухий хід наприкінці зливання і працює без ущільнень. До 70% концентрації підходить корпус з поліпропілену, вище — з PVDF або з фторопластовими змочуваними деталями.
Чому для сірчаної кислоти віддають перевагу безсальниковим насосам?
Механічне ущільнення — головне джерело зовнішніх протікань: на ущільнення припадає до 65% відмов насосів. Магнітна муфта і мембранні схеми прибирають цей вузол, тому при відмові кислота не виходить назовні. Для небезпечного середовища це питання локалізації проливу, а не лише ресурсу.
Чому розведена кислота руйнує обладнання швидше за концентровану?
Розведення розчиняє захисну плівку сульфату заліза, і реакція зі сталлю йде з виділенням водню та активним розчиненням металу. Зі зростанням частки води швидкість корозії збільшується в рази, тому матеріали підбирають за найрозведенішою кислотою, яка може виникнути в циклі.
З якого матеріалу робити вузол, де кислоту розводять водою?
Розведення йде з виділенням тепла, і в точці змішування кислота виявляється водночас гарячою і розведеною — найагресивніше поєднання. Вуглецева сталь тут швидко руйнується, застосовують фторопластову футеровку або високолеговані сплави. Кислоту при цьому вводять у воду, а не навпаки, інакше локальний перегрів спричиняє закипання і розбризкування
