НАСОС ДЛЯ ПИВА І ПИВНОГО СУСЛА
Перекачування продукту на різних стадіях пивоваріння
За одне варіння через насосне обладнання проходить рідина, яка змінює властивості на кожному етапі, і це головна складність підбору.
Із сусловарильного котла після вирлпулу йде гаряче охмелене сусло з температурою близько 95–100 °C і зваженими частинками хмелю та білкового відстою.
Після теплообмінника охолоджене сусло перекачується в бродильний танк — тут його, навпаки, дозовано насичують повітрям перед внесенням дріжджів.
На холодному боці після бродіння рухається вже газоване пиво, чутливе до механічного зсуву й нестійке до контакту з киснем.
Підібрати єдиний насос для пива і сусла під усі ці задачі не вийде: у кожної стадії своя температура, в’язкість і вимога до дбайливості перекачування.
Тому харчовий насос для пива і насоси для сусла обирають не за загальною назвою, а під конкретну ділянку лінії.
Щоб зрозуміти, який тип підходить під кожну задачу, спершу розберемо, чим сусло і пиво відрізняються від звичайної води під час перекачування.
Чим сусло і пиво складні під час перекачування
-
01
Гаряче сусло переміщують біля точки кипіння, і це створює ризик кавітації.
При зниженні тиску на вході насоса рідина закипає вже за температури трохи нижчої за атмосферну точку кипіння — у проточній частині утворюються парові бульбашки.
Вони руйнують робоче колесо й зривають торцеве ущільнення — пара виштовхує пару тертя назовні.
Тому насос для гарячого сусла підбирають із низьким кавітаційним запасом (NPSHr) і ставлять так, щоб на вході зберігався підпір.
Додає складності завис хмелю та білкового відстою, який відкладається на поверхнях тертя.
-
02
Охолоджене сусло на шляху до бродильного танка, навпаки, потребує контрольованої аерації — кисень тут потрібен дріжджам для розмноження.
А ось після початку бродіння ситуація змінюється на протилежну: молоде й товарне пиво треба захищати від кисню.
Залишковий розчинений кисень у пиві, що йде на розлив, тримають нижче за 50–70 ppb.
Перевищення запускає утворення транс-2-ноненалю — речовини з картонним, паперовим присмаком, який проявляється під час зберігання.
Тому будь-яке підсмоктування повітря через неповністю залитий насос для перекачування пива безпосередньо погіршує смак продукту.
-
03
Третій чинник — газування і чутливість до зсуву.
Насичене CO₂ пиво при різкому розгоні у проточній частині спінюється й втрачає розчинений газ, а дріжджові клітини пошкоджуються за високих швидкостей зсуву.
Додайте до цього залишки цукрів, які слугують живильним середовищем для мікроорганізмів, і вимога безрозбірного миття (CIP) стає обов’язковою для будь-якої ділянки.
Типи насосного обладнання для пива і сусла
Під перелічені задачі на пивоварнях застосовують чотири основні типи обладнання.
Кожен закриває свою ділянку лінії, і універсального рішення немає: насоси для перекачування сусла, дріжджів і готового пива підбирають за різними критеріями.
Вибір завжди компроміс між продуктивністю, температурою і дбайливістю.
-

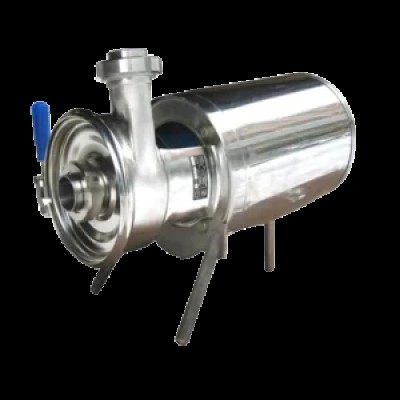

Центробіжний харчовий насос
Центробіжний харчовий насос — основний робочий тип для перекачування великих обсягів сусла і пива.
Робоче колесо розганяє рідину і створює напір за рахунок відцентрової сили.
Він добре підходить для малов’язких середовищ за високої подачі й відносно низького тиску — до 6–7 бар.
На гарячому суслі його застосовують із застереженням: за температури вище ніж 90 °C різко зростає ризик кавітації, тож для котла потрібен низький NPSHr і торцеве ущільнення зануреного (заглибного) типу, що омивається продуктом.
Це найдоступніший за ціною та обслуговуванням варіант, і саме відцентровий насос для пива найчастіше ставлять на перекачування відфільтрованого продукту й освітленого сусла.
-
Кулачковий (роторний) насос
Кулачковий (роторний) насос — об’ємний насос для в’язких середовищ і продуктів зі зваженими частинками.
Два синхронно обертові ротори захоплюють фіксований об’єм за оберт і переміщують його без різкого розгону, що забезпечує низький зсув.
Він тримає температуру до 130 °C і тиск 5–10 бар, перекачує середовища в’язкістю до 50 000 сП — білковий відстій, дріжджову суспензію, густе сусло.
Поверхні проточної частини полірують до Ra 0,2–0,6 мкм під CIP і SIP.
Обмеження — висока ціна й жорсткі вимоги до зазорів: при зносі роторів падає подача.
Дбайливий кулачковий (роторний) насос для пива виправданий там, де відцентровий пошкодив би продукт або не впорався б зі зваженими частинками.
-
Насос із гнучким робочим колесом
Насос із гнучким робочим колесом — самовсмоктувальний тип для невеликих обсягів.
Еластичні лопаті притискаються до корпусу, видаляють повітря зі всмоктувальної лінії й м’яко переміщують рідину з мінімальним спінюванням.
Робоча температура обмежена 80 °C, тиск — 2–4 бар, подача — близько 20 м³/год.
Головне експлуатаційне обмеження: робоче колесо з еластомеру зношується й не допускає сухого ходу навіть короткий час.
Такий харчовий насос для сусла зручний для спорожнення ліній і дбайливого перекачування невеликих партій охолодженого продукту.
-
Мембранний насос із пневмоприводом
Мембранний насос із пневмоприводом переміщує рідину за рахунок зворотно-поступального руху мембран і працює від стисненого повітря, без електродвигуна.
Швидкість потоку низька, кінетична енергія продукту майже не передається — це дає нульовий зсув і робить тип вдалим для газованого пива й холодного боку.
Він самовсмоктувальний і допускає сухий хід без пошкоджень.
Мінуси — пульсуючий потік і потреба в лінії стисненого повітря.
На ділянках, де важлива гранична дбайливість до карбонізації, мембранний насос для пива кращий за відцентровий.
Щоб звести характеристики типів в одну картину, нижче наведено порівняння за ключовими для пивоварні параметрами.
Таблиця допомагає співвіднести тип обладнання з конкретною ділянкою лінії, а не обирати за однією характеристикою.
| Тип насоса | Середовище застосування | Макс. температура | Макс. тиск | Самовсмоктування | Зсув і аерація |
|---|---|---|---|---|---|
| Центробіжний харчовий | Сусло, освітлене пиво, великі обсяги | до ~90 °C (на суслі) | 6–7 бар | Ні | Середній |
| Кулачковий (роторний) | Зважені частинки, дріжджі, густе сусло | до 130 °C | 5–10 бар | Частково | Низький |
| З гнучким робочим колесом | Малі партії, спорожнення ліній | до 80 °C | 2–4 бар | Так | Низький |
| Мембранний пневматичний | Газоване пиво, холодний бік | до 80–90 °C | до ~7 бар | Так | Мінімальний |
Матеріали корпусу, ущільнень і приводу
Проточну частину — корпус, кришку, робоче колесо або ротори — виконують із нержавіючої сталі AISI 304 або 316L.
Для прямого контакту з пивом і мийними розчинами обирають саме 316L: вона стійкіша до лугу й надоцтової кислоти, якими ведуть CIP.
Контактні поверхні електрополірують до шорсткості Ra менше ніж 0,8 мкм — гладка поверхня не затримує залишки продукту й мікроорганізми.
Конструкція виключає застійні зони, де цукри могли б накопичуватися між миттями.
Ущільнення й еластомери підбирають під середовище і температуру.
EPDM застосовують для гарячого миття й полярних середовищ, бо він зберігає властивості за підвищених температур; FKM і PTFE — там, де потрібна стійкість до інших реагентів.
Усі еластомери повинні мати харчовий допуск (FDA 21 CFR).
Для гарячого сусла критичний тип торцевого ущільнення: занурений вузол, що омивається продуктом, не зривається при закипанні, тоді як зовнішнє ущільнення пара виштовхує.
На таких насосах нерідко передбачають подачу охолоджувальної води на пару тертя.
Обладнання загалом має відповідати стандартам гігієнічного проєктування 3-A і EHEDG та витримувати CIP до 85 °C.
Типові помилки під час експлуатації
Більшість відмов на лінії перекачування сусла і пива пов’язані не з самим насосом, а з умовами його роботи.
Ці ситуації повторюються на різних виробництвах і майже всі передбачувані.
-
Кавітація на гарячому суслі.
Якщо насос стоїть вище за рівень рідини або всмоктувальна лінія довга й вузька, тиск на вході падає, сусло закипає і проточна частина працює на парі.
Ознака — характерний тріск і швидкий знос ущільнення.
Рішення: розміщувати насос нижче за відбір, робити всмоктування коротким і широкого перерізу, ставити дросель лише на нагнітанні й обирати тип із низьким NPSHr.
-
Течія торцевого ущільнення через налипання.
При перекачуванні гарячого сусла цукри й білковий відстій відкладаються на парах тертя.
Поки відкачування йде штатно, проблеми немає, але при затягнутому циклі відкладення досягають критичної точки і ущільнення починає протікати.
Допомагає промивання пари тертя водою й контроль часу відкачування — не давати насосу працювати довше за розрахунковий час.
-
Підсмоктування повітря й окислення.
Якщо насос для перекачування пива залитий не повністю або всмоктувальна лінія негерметична, у продукт потрапляє повітря.
На холодному боці це прямий шлях до окислення й картонного присмаку.
Перед пуском лінію заповнюють, з’єднання перевіряють на герметичність, а спорожнення ведуть так, щоб не захопити повітря наприкінці.
-
Сухий хід.
Відцентровий насос і тип із гнучким робочим колесом не допускають роботи без рідини.
Торцеве ущільнення перегрівається й руйнується за лічені хвилини, а еластомерне колесо виходить з ладу ще швидше.
На відповідальних ділянках ставлять захист за протоком або рівнем.
Купити насос для пива та сусла в Україні
Підібрати пивний насос під конкретну ділянку лінії — задача, яка вимагає розрахунку за температурою, в’язкістю й потрібною подачею, а не вибору за каталогом.
Компанія ТОВ «ІНЖИНІРИНГОВІ СИСТЕМИ» допомагає визначити тип обладнання під стадію процесу, підібрати матеріал проточної частини й ущільнень під середовище та мийні розчини й узгодити насос із наявною обв’язкою та системою CIP.
Перш ніж купити насос для пивного сусла або товарного пива, технолог отримує обґрунтування вибору за параметрами, а не загальні рекомендації.
Чому варто купити обладнання саме в нашій компанії?
- Професійний інженерний підбір Підбираємо обладнання під конкретні задачі, умови роботи та вимоги вашого виробництва
- Широкий асортимент промислового насосного обладнання Пропонуємо рішення для різних типів рідин, технологічних процесів і виробничих потреб
- Гарантія якості Постачаємо надійне обладнання від перевірених виробників із гарантією та підтримкою
- Технічні консультації Допомагаємо з вибором, налаштуванням та правильною експлуатацією обладнання
- Вигідні умови постачання по всій Україні Організовуємо швидку доставку, зручні умови оплати та супровід на всіх етапах
Замовник отримує обладнання з документацією, що підтверджує харчовий допуск і відповідність стандартам гігієнічного проєктування, а також технічний супровід під час монтажу й пуску.
Пивний насос купити має сенс разом із підбором ущільнень і сервісною підтримкою — це знімає більшу частину експлуатаційних відмов, описаних вище.
Харчовий насос для пива купити в Україні можна з попереднім розрахунком під параметри конкретної лінії.
Часті запитання про насоси для пива і сусла
Куди ставити насос під час роботи з вирлпулом і протитечійним охолоджувачем?
Дросель і будь-яке звуження розміщують на боці нагнітання, а охолоджувач підключають нижче за потоком. Якщо поставити обмеження на всмоктуванні, тиск на вході впаде й гаряче сусло закавітує. Сам насос краще розміщувати нижче за рівень відбору, щоб зберігався підпір.
Чому торцеве ущільнення починає протікати лише наприкінці відкачування?
Під час перекачування гарячого сусла цукри й завис поступово відкладаються на парах тертя. Поки цикл короткий, відкладення не заважають, але при затягнутому відкачуванні вони досягають критичної товщини й ущільнення втрачає герметичність. Допомагає промивання водою й скорочення часу роботи насоса.
Який насос не пошкоджує дріжджі й не спінює пиво?
Об’ємні типи з низьким зсувом — кулачковий і мембранний. Вони переміщують продукт без різкого розгону, тому не руйнують дріжджові клітини й не вибивають розчинений CO₂. Відцентровий насос на цих задачах працює грубіше.
Чи можна одним насосом перекачувати і гаряче сусло, і готове пиво?
На практиці це компроміс. Гаряче сусло вимагає стійкості до температури й низького NPSHr, а готове пиво — дбайливості й захисту від кисню. Частіше під різні стадії ставлять різне обладнання, а якщо бюджет обмежений, обирають відцентровий насос із зануреним ущільненням, розуміючи обмеження за дбайливістю.
Через що пиво окислюється під час перекачування?
Головна причина — підсмоктування повітря через неповністю залитий насос або негерметичне всмоктування. Кисень, що потрапив у продукт на холодному боці, запускає утворення транс-2-ноненалю з картонним присмаком. Лінію заповнюють перед пуском, а з’єднання перевіряють на герметичність.
Чи допускає насос роботу без рідини?
Відцентровий насос і тип із гнучким робочим колесом — ні: ущільнення й еластомерне колесо руйнуються за хвилини. Мембранний пневматичний насос сухий хід переносить без пошкоджень і тому зручний на ділянках із неповним заповненням лінії.
Яка сталь потрібна для контакту з пивом і мийними розчинами?
Для проточної частини в контакті з продуктом застосовують AISI 316L — вона стійкіша до лугу й надоцтової кислоти, ніж 304. Поверхні електрополірують до Ra менше ніж 0,8 мкм, щоб не затримувалися залишки й мікроорганізми.
Чим мембранний насос кращий для газованого пива?
Він переміщує рідину на низькій швидкості й майже не передає продукту кінетичну енергію. Через це CO₂ не вибивається, піна не утворюється, а зсув мінімальний. Додатковий плюс — самовсмоктування й допустимий сухий хід.
