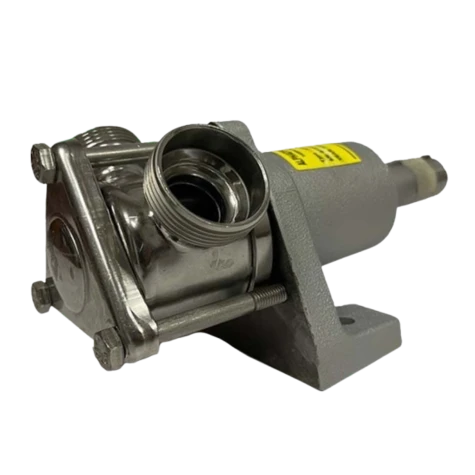

Імпелерний насос AlphaDynamic AD30 Bare Shaft без двигуна для промислових та харчових рідин

AlphaDynamic AD30 Bare Shaft — це самовсмоктуючий імпелерний насос із відкритим валом, який використовується для перекачування харчових продуктів, технологічних рідин та середовищ середньої в’язкості. Насос належить до класу flexible impeller pump і поєднує можливість самостійного всмоктування рідини, стабільну подачу та делікатне транспортування продукту.

На відміну від готових моноблочних насосів, версія Bare Shaft постачається без двигуна. Це дозволяє інтегрувати насос у виробничі лінії, підключати індивідуально підібраний привід або використовувати існуючий двигун замовника. Таке виконання часто застосовується у харчовій промисловості, технологічних установках та нестандартному обладнанні.

Принцип роботи імпелерного насоса

Основним робочим елементом насоса є гнучкий імпеллер із еластичними лопатями. Під час обертання робочого колеса лопаті постійно деформуються всередині корпусу зі зміщеним центром. Саме ця деформація створює змінний внутрішній об’єм і забезпечує переміщення рідини через насос.

У зоні всмоктування між лопатями утворюється розрідження, завдяки якому насос самостійно затягує продукт із резервуара або трубопроводу. Після цього рідина транспортується вздовж корпусу та подається до нагнітального патрубка.

На практиці така схема роботи дозволяє насосу працювати з рідинами, що містять невелику кількість повітря або піни, а також забезпечує плавний потік без різких пульсацій. Саме тому імпелерні насоси часто використовуються там, де класичні відцентрові насоси працюють нестабільно.

Конструктивні особливості AD30 Bare Shaft

Головною особливістю моделі є виконання Bare Shaft, тобто насосна частина постачається без електродвигуна. Така конструкція забезпечує максимальну гнучкість під час проєктування обладнання та модернізації існуючих виробничих систем.

Замовник може самостійно обрати необхідний двигун, використовувати ремінний або муфтовий привід, встановити редуктор чи реалізувати регулювання швидкості через частотний перетворювач. Це особливо актуально для технологічних процесів, де необхідно адаптувати продуктивність насоса під конкретний продукт.

Корпус насоса виготовлений із нержавіючої сталі AISI 316. Матеріал має високу корозійну стійкість та широко використовується у харчовій, фармацевтичній та переробній промисловості.

Матеріали конструкції

Для роботи з харчовими та технологічними середовищами використовуються матеріали, які забезпечують стійкість до корозії та тривалий ресурс роботи обладнання.

Вибір матеріалу імпеллера та ущільнень повинен виконуватися з урахуванням температури продукту, його хімічного складу та режиму експлуатації.

Технічні характеристики

Насос AlphaDynamic AD30 Bare Shaft призначений для роботи у режимах середньої продуктивності та невисокого робочого тиску.

Фактичні параметри насоса визначаються робочою точкою системи та характеристиками перекачуваного середовища.

Робочі режими та продуктивність

Максимальна продуктивність 30 м³/год досягається під час роботи з малов’язкими рідинами та мінімальним опором трубопроводу. У реальних умовах продуктивність залежить від багатьох факторів, включаючи температуру продукту, його в’язкість та конфігурацію системи.

При збільшенні робочого тиску частина рідини починає циркулювати між лопатями імпеллера, через що фактична витрата поступово знижується. Саме тому імпелерні насоси використовуються переважно для створення витрати, а не високого напору.

Якщо насос працює з густими продуктами, доцільно використовувати понижені оберти або частотне регулювання приводу для зменшення навантаження на робочі елементи.

Переваги виконання Bare Shaft

Відкрита конструкція без встановленого двигуна дозволяє значно розширити можливості інтеграції насоса у виробничі процеси.

Користувач отримує можливість самостійно підбирати тип приводу, використовувати частотні перетворювачі, змінювати швидкість обертання та адаптувати насос під конкретний технологічний процес. Це особливо важливо для нестандартних виробничих ліній та обладнання, що модернізується.

Крім того, насос зберігає всі переваги імпелерної технології — самовсмоктування, реверсивну роботу та можливість перекачування рідин із повітряними включеннями.

Області застосування

Модель AlphaDynamic AD30 Bare Shaft використовується у широкому спектрі виробничих процесів. Насос підходить для циркуляції технологічних рідин, переливу продуктів між резервуарами, обслуговування виробничих ліній та роботи у складі нестандартного обладнання.

Завдяки самовсмоктуванню та можливості роботи із середовищами середньої в’язкості насос часто застосовується у харчовій промисловості, переробці сировини, сервісних системах та промислових технологічних контурах.

Монтаж та експлуатація

Під час встановлення насоса особливу увагу необхідно приділити співвісності приводу та насосного валу. Неправильне центрування може призвести до передчасного зносу підшипників, ущільнень та муфт.

Для забезпечення тривалого ресурсу роботи рекомендується уникати сухого ходу, контролювати швидкість обертання та не перевищувати допустимий робочий тиск. Також небажано допускати потрапляння абразивних частинок у насосну частину.

При правильному підборі приводу та дотриманні режимів експлуатації імпелерний насос забезпечує стабільну роботу протягом тривалого часу навіть у складних виробничих умовах.

Підбір імпелерного насоса AlphaDynamic

Вибір імпелерного насоса залежить від продуктивності, в’язкості продукту, температури середовища, висоти всмоктування та параметрів трубопровідної системи. Для різних технологічних процесів можуть знадобитися різні швидкості обертання та матеріали імпеллера.

Фахівці ТОВ «ІНЖИНІРИНГОВІ СИСТЕМИ» допоможуть підібрати насос AlphaDynamic AD30 Bare Shaft, розрахувати робочу точку системи, обрати двигун, частотний перетворювач та необхідні комплектуючі.

Зверніться до наших інженерів для отримання консультації, підбору обладнання або підготовки комерційної пропозиції під ваш виробничий процес.
